风门机械闭锁装置


风门机械闭锁装置可完全替换在用的风门机械闭锁器,并可与任何形式的风门配套使用。

一、主要功能:

  安装与单扇、双向无压风门等设施处,防止两道风门同时开启时风流短路。

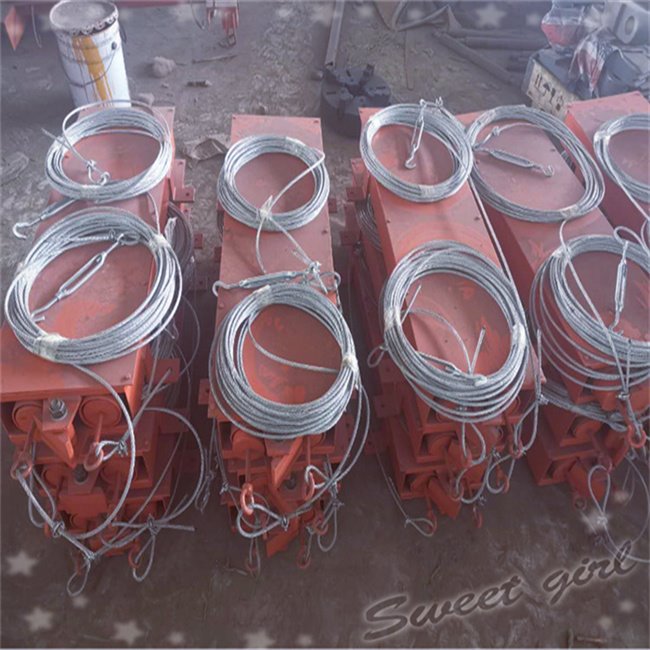

风门机械闭锁装置
二、性能参数:

   钢丝绳行程:50~700mm;

   闭锁力:大于2000N;

   回绳力:50~200N;

   重量:56Kg;

   外形尺寸:650(长)X120(宽)X300(高)mm。

三、主要优点:

  1、纯机械结构,不需要电,无安全隐患;高、低瓦斯煤矿均可使用。

  2、弹簧复位,复位拉力大,性能可靠.无耐疲劳部件,使用寿命长;

  3、结构简单,出现故障后自己随时可以解决。

  4、适用性强,能配套各种规格的无压风门,无需再设置其他任何部件。

四、工作原理:

  当A门开启时带动钢丝绳移动,钢丝绳带动内部与A门相对应的缠绕盘旋转,并锁死B门。当A门逐渐关闭的同时,在复位弹簧的作用下,与A门相对应的缠绕盘也复位至原始状态。同理,当B门开启时带动钢丝绳移动,钢丝绳带动内部与B门相对应的缠绕盘旋转并锁死A门。当B门逐渐关闭的同时,在复位弹簧的作用下,与B门相对应的缠绕盘也复位至原始状态。

五、安装与使用要求:

   1、安装示意图见图1

   2、本产品出厂时已调试好,安装时无需再调试,因而无特殊情况无需打开。

3、将本设备根据现场情况,用膨胀螺栓固定于巷道内合理的位置。并用钢丝绳分别与两道风门连接起来,注意:保持钢丝绳的合理的张紧度,设备即可正常使用。为了防止钢丝绳下垂而影响性能,建议每2~3米间隔设置一件膨胀钩。

4、每个月要检查或检修一次,检查钢丝绳是否有断开迹象,保证各旋转部件灵活,无卡阻,碰撞等影响设备性能的问题。

五、常见故障分析及排除:

  1、钢丝绳磨损或断裂:

 更换新钢丝绳。

  2、一道风门开启时另一道风门不能闭锁:

  检查缠绕盘是否完全复位,同时调整钢丝绳的张紧度;给闭锁轴加注润滑脂,使其灵活转动。检查缠绕盘上是否磨损?必要时更换缠绕盘。

  3、回绳力度不够:

   检查复位弹簧是不是疲劳过损?必要时更换复位弹簧。
